鹤管的定义?具体分类说明?


鹤管(陆用流体装卸臂)



《液体装卸臂》

鹤管(陆用流体装卸臂) 是由转动灵活、密封性好的旋转接头与管道串联起来,用于槽车与栈桥储运管线之间,进行液体介质传输作业的设备。

  关键部件旋转接头,采用精密数控机床加工,内藏双滚道支承结构,转动灵活,轻便可靠。外圈选用合金钢、内圈选用不锈钢或衬聚四氟乙烯,保证其能够安全、可靠的用于高温、低温、强腐蚀性的介质。

密封圈采用增强聚四氟乙烯材料,内衬不锈钢弹性支承环、密封经抛光处理,具有优越的自润滑性及超强的耐腐蚀性。

概要说明

用  途:用于栈桥与汽车或火车槽车之间传输液态产品。

装卸方式:A、槽车顶部敞开式装卸

     B、槽车顶部密闭式装卸

     C、槽车底部装卸

平衡方式:配重平衡、弹簧平衡

驱动方式:手动、气动

管道材质:碳钢、不锈钢、碳钢-聚四氟乙烯衬里。

密封材料:丁腈橡胶、氟橡胶、聚四氟乙烯。

回转接头:密封面堆焊不锈钢。

规  格:标准设计为:DN50DN80DN100。其它规格按用户要求设计、制造。

设计压力:PN0.6PN6.0MPa

设计温度:-196℃200℃

可选附件:自动真空释放阀、手动真空释放阀、外臂锁紧、内臂复位锁紧、

     接油盒、截止阀、液位报警系统、伴热系统。

选用原则:1.按简图选择型号(选择方法见选择示例)。

     2.按鹤管设计条件表填写设计条件。

     3.选择相应的附件。

     4.选择适当的垂管型式、长度C(注明是否液下装车)。

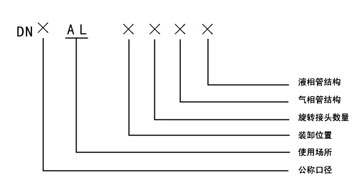

型号说明

设计制造验收规范/标准

-HG/T21608-96

-H/QB1006-93

-GB12459-90

-GB700

-GB3077

-GB8163

-JB755-85

-GB308

-GB3323-87

-DIN8563T1

-DIN8563T2

-DIN8563T3

-GB985-88

-GB/T8923-88

-GB/T13384-92

《液体装卸臂》

《流体装载臂》制造部分

《钢制无缝管件》

《碳素结构钢技术条件》

《合金结构钢技术条件》

《输送流体用无缝钢管》

《压力容器锻件技术要求》

《滚动轴承钢球》

《钢熔化焊接接头射线照相和质量分级》

《焊接结构的长度和角度自由公差》

《焊接质量保证,对工厂要求》

《焊接结构的形状和位置自由公差》

《气焊手工电焊及气体保护焊焊缝坡口的基本形式与尺寸》

《涂装前钢材表面锈蚀和除锈等级》

《机电产品包装通用技术条件》

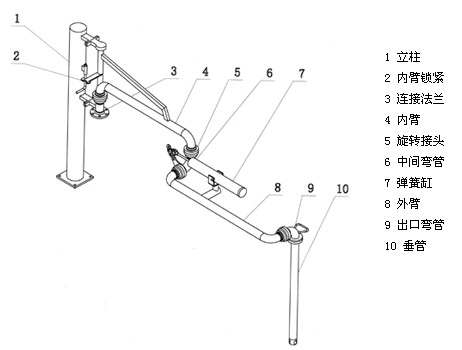

结构组成



 主要参数

适用介质:各种液态和气态产品

公称口径:DN50-DN150

管道材质:碳钢、不锈钢、衬管

设计温度:-196°C-250°C

设计压力:-0.08Mpa-6.0Mpa

工作包络范围

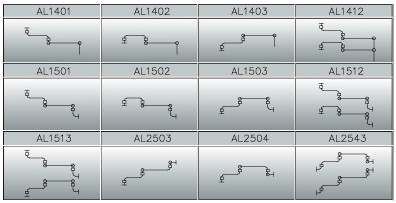

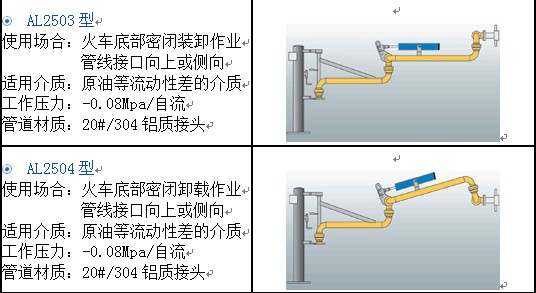

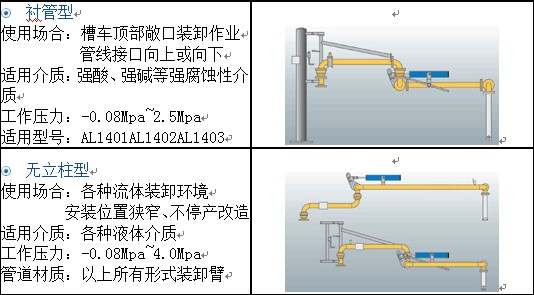

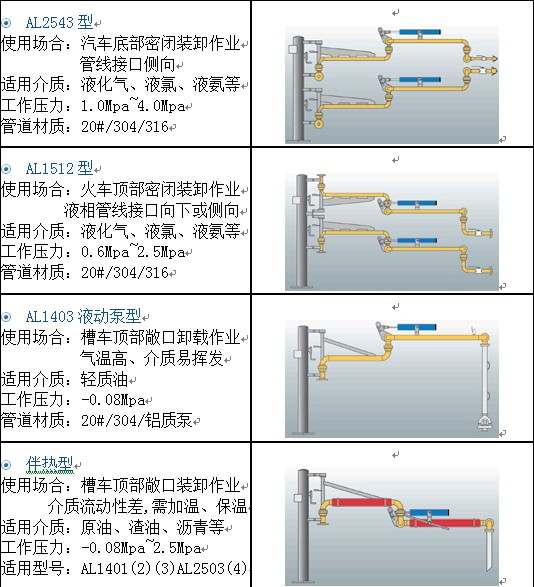

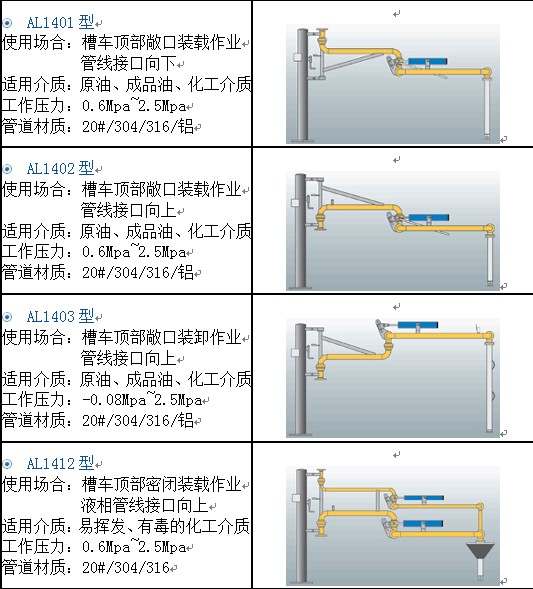

(鹤管)陆用流体装卸臂型号
