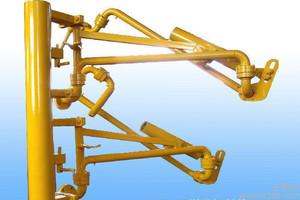

液化气鹤管
      《液化气鹤管》是由转动灵活、密封性好的旋转接头与管道串联起来,用于槽车与栈桥储运管线之间,进行液体介质传输作业的设备。
      公司生产的流体装卸臂规格品种齐全,使用安全可靠,操作轻便灵活,安装维修方便,密封性能优越,在国内同行业中具有明显的优势。
      (液化气鹤管)流体装卸臂的关键部件:旋转接头,泄漏多因旋转接头的泄漏而产生。生产的旋转接头拥有当今国际上最先进的复式滚道结构,采用高强度的合金或不锈钢材料,具有高使用寿命的PTFE(增强聚四氟)密封圈,采取较为先进的生产工艺,可确保长期使用而无泄漏现象发生。
液化气鹤管旋转接头主要特征:
      具有复式双滚道结构
      采用合金材料或不锈钢材料
      使用聚四氟密封圈
      滚道表面可进行渗氮热处理
      适用各种性质的介质
管线焊接工艺:
      工艺管线均采用TIG钨极氩弧焊
液化气鹤管产品特点:
      1) 双滚道的旋转接头及带弹性卡的密封圈保证装卸介质不泄漏;
      2) 随遇平衡的弹簧缸平衡器使装卸臂操作轻便、省力;
      3) 装卸过程中,在槽车正常移动范围内与槽车随动;
      4) 装卸臂收容状态时,锁定与槽车行进方向平行,占用空间小。
液化气鹤管主要参数:
      适用介质:各种液态和气态产品
      公称口径:DN25 — DN150
      设计温度:-30°C — 100°C
      设计压力:-0.08 Mpa — 6.0 Mpa
      管道材质:碳钢、不锈钢、衬管
一、产品名称:液化气鹤管
二、规格型号:AL2543 DN50/DN25
三、设计参数:
      1、工作压力: 0.4MPa 设计压力: 1.6MPa;设计压力: 2.5MPa
      2、工作温度: -18.4℃~+33.1℃ 设计温度: -40℃~+100℃
      3、输送介质: 液化气
      4、接管法兰标准:HG20594-97 液相:PN2.5 DN50 ;气相:PN2.5 DN50
      5、接车形式:快装接头
四、产品主要材质:
      管道法兰及管件:20#或304; 球阀:304;  快装接头:铜
      支撑系统: Q235-A;其它:Q235-A;
      旋转接头:外圈30CrMo或45钢,锻件Ⅱ级,内圈304,法兰304或20#,
      主密封圈:PTFE+碳纤维+石墨,钢卡316L。
