胶球清洗装置新型自动在线清洗说明分析？

    胶球清洗装置新型自动在线清洗说明分析？新型硅胶球在线清洗装置说明。
一、研发背景

凝汽器的真空水平对机组的经济性有着直接影响，如凝汽器真空度下
降1%，机组热耗将要上升0.6%~1%。
    目前，国内机组凝汽器运行
真空度普遍偏低,其主要原因是凝汽器积污结垢导致设备传热系数降
低，能耗增大，且目前电厂凝汽器普遍应用的胶球清洗装置技术存在胶球分布不均、除垢效果不理想、收球率低以及堵塞换
热管等问题。调研表明，胶球清洗装置系统正常运行可提高机组运行真空
0.5~2kPa左右，相应降低机组发电
标准煤耗1.5g~6g/kwh，由此带来的直接经济效益十分显著。胶球清洗装置系统的正常投用，不仅可给电厂带来直接的经济效益，还能减少金
属腐蚀，延长机组寿命，减少化学水处
理费用，免除人工清洗，并减少停机时间及由此造成的间接损失。
针对现有胶球系统普遍存在的胶球分布不均、收球率低、堵塞换热管、
以及二次滤网水阻偏大等问题，研发了胶球清洗装置新型自动在线清洗系统。目前该技术已经在电厂6#、 2#机组先后进行项目示范，且己经被国家发改委列入“2013
年低碳技术创新及产业化示范工程”。

二、胶球清洗装置新型自动在线清洗系统构成

1，均布投球装置:针对胶球分布不均问题，我们研发了新型均布投
球装置。通过多点、均布投球,改善了胶球在循环水管中的分布状况，
防止胶球在换热管入口的局部聚集；保证系统可以在冬季、单泵运行
的情况下投产使用；

2，新型固定式收球网:收球网采用固定网结构，有效做到不跑球、
漏球，平均收球率在98%以上；

3，新型二次滤网:

A:单锥过滤网

    采用固定网结构，通过螺旋清扫叶片和钢丝刷进行清洁，可保证过滤
效果。单循环运行泵时，二次滤网平均压差小于2kPa； 双循环泵运
行时，二次滤网平均压差小于4kPa,均低于电力行业标准DLT581-95
(“设计循环水量下，网芯清洁时，直通式水阻小于4.9kPa， 弯管式
水阻小于6.9kPa")；

B:多锥过滤网

亦采用固定网结构。通过设置2个缩径锥形过滤网和2个扩径锥形过
滤网，在相同轴向长度的情况下，大幅提高过滤面积，更适合于超大
型过滤收集装置和轴向长度明显受限的情况，如大型电站600MW等
级机组和600MW以上等级机组的二次滤网，特别是在轴向长度受限
的情况下通过设置多个缩径锥形过滤网和多个扩径锥形过滤网可以
明显增加过滤流通面积和减少流阻。双排污口设计，提高了二次滤网
的排污能力，更加适合沿海电厂海生生物较多的复杂运行工况。

4，新型硅胶球:自旋转胶球采用硅胶材料浇铸成型，密度大、弹性
好，使用寿命是普通胶球的十倍以上；密度等同于循环水，悬浮于水
流中，普通胶球则是漂浮，得以实现均布投球的可能；螺旋纹设计保
自动旋转，清洁管路更彻底；硬度高，普通杂物无阻运行，堵管现象
基本杜绝。

5,在线自动数球器:胶球清洗装置新型自动在线清洗系统安装自动在线数球器，实时监控每分钟胶球
在系统中循环效率，胶球循环效率是考核系统清洗效果的关键，意
义重大；

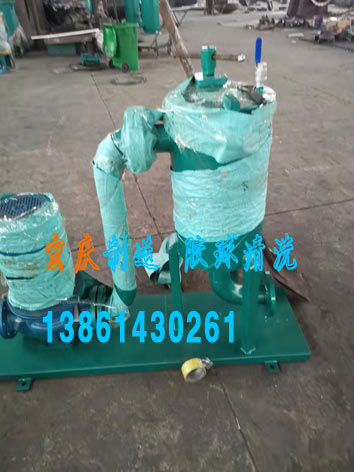

    6，新型免开仓装球室:装球、放球操作简便；配合新型长寿命胶球，
正常工况下，装球室在半年之内不必进行开盖装球和数球等工作，大
大节约了人力；

7,新型杂物过滤罐:二次滤网的过滤、排污效果良好，且经受了机组
开车初期的高强度考验；

    8，全功能电控系统:实现了系统的自动连锁、在线保护、无人值守功
能，大大降低了运行人员的劳动强度。

三、胶球清洗装置新型自动在线清洗运行特点

1,通过均布投球器,胶球得以有效均布扩散,提高了换热管清洗效果；

    2，在保证平均收球率大于98%的前提下，对胶球循环效率进行有效
检测，即实时监控每分钟胶球的循环数量，这一指标比传统的收球率
更具有实际意义。目前我们在投球率20%的情况下，胶球循环率为
100%；

    3，由新型胶球的耐久性寿命为保证，通过全自动监控系统做辅助，胶
球系统可以实现长时间的无人值守、自动运行，彻底改变了传统胶球
系统的运行模式；

四、胶球清洗装置新型自动在线清洗安全保护

1，胶球清洗装置系统的安全联锁、保护是系统能够实现无人值守自动运行的关键；

2，胶球清洗装置系统通过多点设置压力、压差监测、报警装置，实现了安全保护与
联锁。
