胶球清洗装置供货范围一套包含哪些配件?

胶球清洗装置供货范围一套包含哪些配件?



     胶球清洗装置供货范围一套包含哪些配件?手动胶球清洗装置含由二次滤网(手动)、收球网(漏斗式)、装球室、胶球输送泵、分汇器、球阀、胶球等管件。
     收球网是凝汽器进行
胶球清洗装置过程中的关键组成设备之一。要维持海绵胶球对冷凝管的连续清洗,就要将胶球源源不断地送入清洗系统中。再将清洗过冷却管的胶球及时回收,再次用于清洗之用。收球网就是用来把分散在冷却水中的胶球全部收集起来的,以便重复使用的设备。所以收球网的收球率很重要。收球网的网板采用不锈钢材料、抗腐蚀、抗冲击、耐老化。我公司提供以下两种型式:
DB系列—单网板活动栅格式收球网(见图1)
RZ系列—人字型活动栅格式收球网(见图2)
一般情况下,DB系列收球网适用于较小循环水管径较小的系统(DN500~DN900),而RZ系列收球网适用于循环水管径较大的系统(DN900~DN2600).

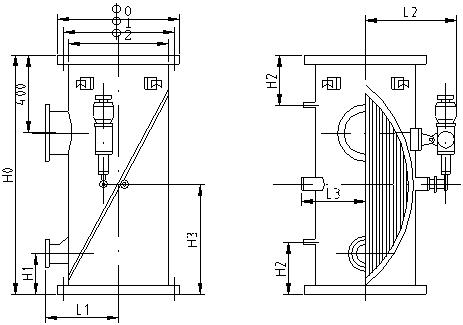

图1  DB型收球网外形图

表1  DB型收球网外形尺寸
单位:mm
 H0 H1 H2 H3 φ0 φ1 φ2 L1 L2 L3 执行机
功率
(KW)
DB500 1300 150 300 663 640 600 529×6 364 445 366
DB600 1400 150 300 671 755 705 630×9 415 495 410
DB700 1600 150 300 900 860 810 720×7 460 540 455
DB800 2000 150 300 910 975 920  530
DB900 2100 150 300  1075 1020 900
(尺寸仅供参考,以技术协议为准)

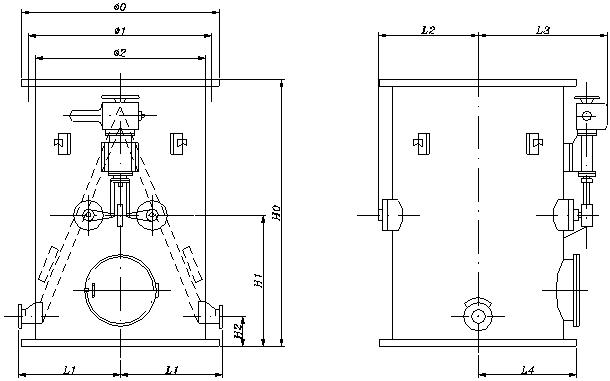

图2  RZ型收球网外形图

表2  RZ型收球网外形尺寸
单位:mm
 H0 H1 H2 φ1 φ2 φ3 L1 L2 L3 L4 执行机
功率
(KW) 重量(T)
RZ9 1500 711 180 1075 1020 920×8 547 555 813 570 0.37 0.9
RZ10 1550 782 180 1175 1020 1020×8 600 605 863 620 0.37 1.15
RZ11 1800 929 190 1400 1340 1220×8 680 720 963 790 0.37 1.5
RZ14 2000 1000 200 1620 1560 1420×10 800 830 1103 900 0.37 2.0
RZ16 2350 1220 227 1820 1760 1620×10 892 932 1300 922 0.55 2.5
RZ18 2350 1210 220 2045 1970 1820×12 982 1040 1420 1106 1.1/1.5 3.0
RZ20 2500 1312 220 2265 2180 2020×13 1112 1150 1596 1209 1.5 3.5
RZ22 2750 1565 250 2495 2400 2240×11 1170 1265 1630 1240 1.5 4.0
                                                                     (尺寸仅供参考,以技术协议为准)
2.1.2
胶球清洗装置特点:
1) 加工工艺精良确保收球效果好;
2) 收球网水阻小;
3) 设计简约合理便于操作和维修:
4) 结构紧凑简单布置灵活方便。
2.1.3 主要技术参数:
1) 收球率≥95%;
2) 水阻<5kPa;
3) 供电电压   AC380V。
2.1.4 收球网供货范围
1) 按供、需、设计院三方选定的收球网型号、规格,我公司提供收球网本体、传动机构、执行机构等设备。
2) 提供与收球网出口、入口法兰相配的循环水管法兰和紧固件。
3) 提供与胶球引出管法兰相配的法兰紧固件。
4) 选配差压开关或差压表计。
2.1.5 定货须知
定货时请用户提供以下资料:
1) 收球网型号、规格及台数;
2) 与收球网相配的循环水管外径及壁厚尺寸;
3) 循环水出水管道布置图。

2.2 胶球泵
2.2.1 概述
胶球泵是胶球自动清洗装置中使胶球连续清洗、不断循环的*用动力设备。具有不损球、不堵塞、运行平稳、使用寿命长等特点。
此胶球泵是单吸卧式离心泵,由于将泵的壳体和叶轮设计成宽阔的流道形式,所以不会发生胶球堵塞现象,该泵亦称不堵塞泵。该泵采用滚动轴承,以润滑脂润滑,轴端密封为机械密封。采用后抽式设计,便于检修。胶球泵选用Y型电机驱动,采用悬臂梁结构,插轴式或靠背轮联接。该泵的通流部分可以采用不同性能不锈钢制造,
适用于以不同水质为冷却水源的发电厂。
主要有两种形式选择FW100系列、FW125系列,如图所示:

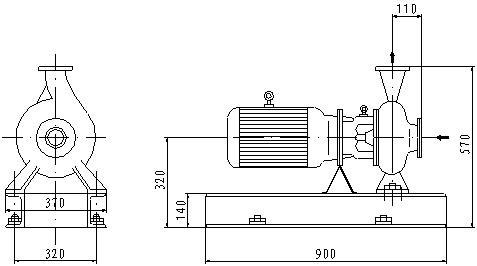

图3  FW100型胶球循环泵外形图

表3  FW100型胶球循环泵主要参数
型号 流量(m3/h) 扬程(m) 转速(r/min) 功率(kw) 效率(%) 允许吸程(m)
    轴功率 电机功率
FW100 45~100 21~9 1460 5.35 7.5 68 5.5

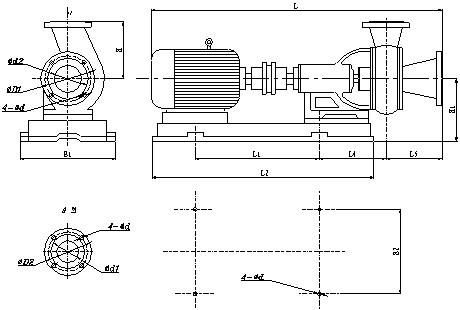

图4 FW125系列胶球循环泵安装图

表4  FW125系列胶球循环泵安装尺寸

型号 L L1 L2 L4 L5 H H1 B1 B2 B3 φD1 φD2 d d1 d2
FW125-11 1263 565 804 208 254 260 284 435 385 385 210 180 17.5 100 125
FW125-18 1289 690 970 202 200 245 284 435 385 385 210 180 17.5 100 125
FW125-22 1393 690 970 208 254 260 284 435 385 385 210 180 17.5 100 125

表5  FW125系列胶球循环泵参数
型号 流量(m3/h) 扬程(m) 转速(r/min) 功率(kw) 效率(%) 允许吸程(m)
    轴功率 电机功率
FW125-11 66 11 960 2.8 4 60 7.0
FW125-18 66 18 1450 5.3 7.5 66 7.0
FW125-22 100 22 1450 8.8 15 68 6.0

2.2.2 供货范围
1) 胶球泵和电机;
2) 胶球泵叶轮检修工具;
3) 提供与泵出、入口法兰相对应的管道法兰及紧固件。
2.2.3 定货须知
1) 请用户提供所需的胶球泵台数;
2) 凝汽器本身水阻及冷却水出口、入口压力。

2.3 装球器
2.3.1 用途
装球器是
胶球清洗装置系统中用于装球、取球和观察胶球运行情况的设备。
2.3.2 结构及特点
装球器的外形结构如图所示,室图它主要由外壳、顶盖、收球斗、切换阀、进口管及出口管和单向阀组成。在顶盖上镶装有机玻璃观察窗和排气阀,在外壳下部装有放水阀。装球器设计有足够的容积,以保证海绵胶球在装球器内有回旋的空间。其中收球斗、切换阀、单向阀均采用耐腐蚀的不锈钢制造。由于在装球器中设计有独特的单向阀装置,从而取消了原来的电动门,不仅简化了胶球清洗系统及运行操作,而且便于实现自动控制,提高了运行的可靠性。
2.3.3 工作原理
在胶球清洗系统投入运行前,应将装球器的切换阀放在收球位置,在收球斗内添加足够数量的海绵胶球,利用装球器的出口球阀和排气阀将装球器充满水。然后启动胶球泵,通过观察窗,看胶球在装球器内回旋情况,如发现室内有气泡存在,可继续进行排气。一切正常后,将切换阀手柄缓慢转到运行位置,海绵胶球通过切换阀投入到系统中,进入工作状态。
通过观察窗可以看到海绵胶球磨损情况,当发现海绵胶球磨损量过大时,可以及时更换,将切换阀置收球位置,此时装球器只能流过冷却水,而不能通过胶球,在此状态下运行(20~30min),然后将装球器进口管及出口管中手动阀关闭,打开排水门,从装球器内取出胶球,检查并计算收球率,将不合格的胶球淘汰,补足新球。
2.3.4 供货范围

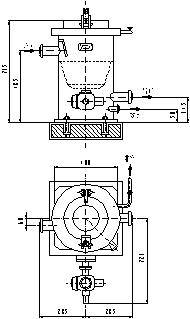

1) 供装球器、排气阀和放水阀;             图5  CB350型装球室外形图
2) 供与进口管,出口管相对应的系统管法兰和紧固件。
2.3.5 定货须知
定货时请用户提供所需装球器台数。

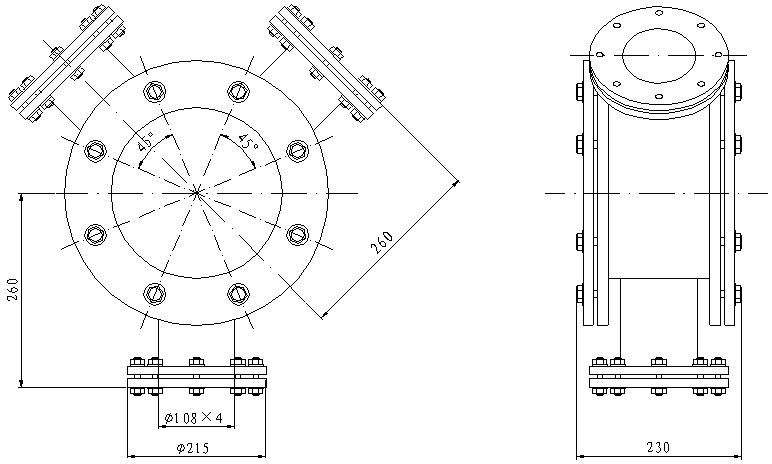

2.4 分汇器
分汇器可以将一根循环管分开成两根独立的管,比如在装球器出口一根管路变到两只喷球器的入口管路,那么分汇器可以很好的将此功能实现;同样当把两根再循环管合在一起成为一根再循环管时,比如两个收球口的管路汇集到胶球泵的入口管路时,分汇器扮演了同样的角色。

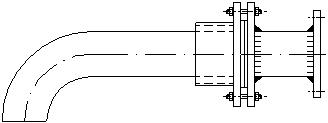

2.5 喷球器
喷球器是把清洗胶球喷射入冷却水管线的
入口,为了获得良好的胶球分配,喷球器的端
部应正对冷却水流,这样胶球可以均匀的分布
于水室之中,以保证每一个冷却管都有近似相
等清洗的机会和频率。

3. 循环水过滤系统——二次滤网装置
3.1 概述装置
二次滤网是凝汽器循环冷却水系统的二次净化设备是胶球清洗系统中的主要设备之一,它的作用是过滤冷却水、净化水中污物,除去可能堵塞凝汽器换热管的杂物,保持凝汽器水室经常处于清洁状态,保证每绵胶球正常投入、回收和运行,提高胶球回收率不可缺少的装置。特别是在水中含杂质多而又受季节影响大的开式冷却水系统中,二次滤网的作用尤为重要。
我公司提供二次滤网分为两个系列:
WF-A型内旋负压反冲式二次滤网
WF-B型旋转网芯负压反冲式二次滤网
3.2 WF-A型二次滤网结构及特点
WF-A型二次滤网的形式为内旋负压反冲式,它具有占地面积小、结构紧凑、水阻小、可不停机排污、排污效果好等优点。WF-A型二次滤网可立式安装和卧式安装。
主要技术特性:
?公称直径   500~2200mm
?净化能力   1900T/H~27370T/H
?设计压力   0.6 Mpa
?水阻       <350 mmH2O
?排污转速   4~10 r/ min
结构简介:
二次滤网主要由滤网、外壳、蜗轮箱体、排污槽、传动轴、排污口和电驱动等部件组成。
滤网由骨架、网板和筋板组焊而成,整个滤网有足够的刚性和强度。网板材料为不锈钢,焊接在骨架上,网板上钻孔直径为Φ6 mm~Φ10 mm(可选)。海水型网板由高品质不锈钢材料制成。
外壳由优质钢板制成。前或后壳体内各焊有一个轴承座,由支撑筋板连接。排污旋转就靠它支撑,轴承座内装有高分子尼龙轴承等。海水型外壳内应加装牺牲阳极,并涂防腐漆或用1Gr18Ni9Ti以上材料制作。
排污槽显长条形,布置在滤网进水口上方。排污槽的刮板与滤网表面旋转,与排污管相连,排污管外接排污阀。在运行过程中,当滤网表面积污、杂物堵塞网眼,当滤网内外压差增加到一定值后,就必须打开排污阀,因排污管与冷凝器出水管相连,使排污槽内压力迅速下降,同时排污槽旋转,排污槽罩在滤网的区域内的杂物在刮板的刮动下和水流反冲洗的作用下被排出本体外。在排污过程中,电驱动通过蜗轮蜗杆驱动排污槽缓缓旋转。将滤网上的垃圾清除干净,排污完毕,关断排污阀,电驱动停止转动。
WF-A型二次滤网它具有以下特点:
1) 网芯驱动齿轮与循环水隔绝,润滑系统采用全封闭形式,齿轮不再受水、   泥沙等杂质磨损和侵蚀。
2) 消除了老式二次滤网存在的传动系统复杂易产生故障的缺点,运行安全可靠,检修维护方便。
3) 可以清除粘附力较强的杂物,使二次滤网使用性能更进一步提高。
图6  WF-A型二次滤网外形图

表6  WF-A型二次滤网外形尺寸
单位:mm
 Φd Φd1 Φd2 L L1 H1 H2 H3
DN500 500 820 125 1005 450 330 1140 933
DN600 600 1020 150 1213 560 335 1250 1040
DN700 700 1170 150 1333 635 375 1400 1140
DN800 800 1240 200 1334 700 400 1700 1424
DN900 900 1400 200 1455 780 400 1800 1544
3.3 WF-B型二次滤网结构及特点
WF-B型二次滤网结构形式如示,它主要由:外壳、旋转网芯、集圬室、传动机构、减速机构、排污门等部件组成。网芯及轴系均采用不锈钢制造。WF-B型二次滤网一般为立式布置。
WF-B型二次滤网的网片由流线型网片搭接组成井字形结构,水阻较小,根据冷却水管管径的大小,将滤网下部用隔板分成8~16个集污室,这些隔板同时也是滤网构件的支撑骨架。在冷却水的进行侧安装排污斗,排污斗与集污室之间装有弹性密封。电动机通过减速装置带动网芯慢速旋转,当集污室与排污斗重合时,根据负压反冲原理,脏物便随同水流由闭合空间经排污管排入凝汽器出口管或地沟。

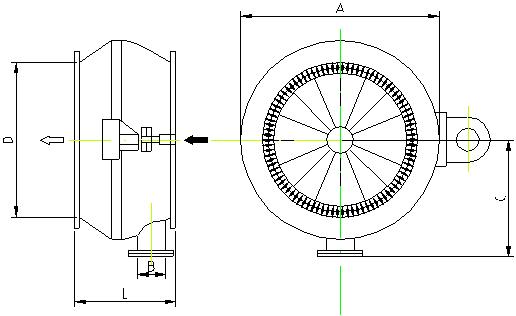

图7  WF-B型二次滤网外形图

表7  WF-B型二次滤网外形尺寸
单位:mm
D L A B C
600(500) 700 1000 150 600
800(700) 800 1200 200 700
1000(900) 900 1400 200 800
1200(1100) 1000 1600 250 800
1400 1100 1800 300 1100
1600 1200 2000 350 1200
1800 1300 2200 400 1300
2000 1400 2400 400 1400
2200 1400 2600 450 1500
2400 1500 2900 500 1650
2600 1600 3250 500 1800
2800 1700 3550 600 2000
3000 1800 3950 700 2200
3.4
二次滤网进出口供货范围
1) 按供、需、设计院三方选定的二次滤网型号、规格、供二次滤网本体,传动机构及执行机。
2) 提供与二次滤网进出口法兰相配的法兰和紧固件。
3) 提供排污阀及其相配的法兰和紧固件。
3.5 定货须知
1) 二次滤网的型号及名称;
2) 冷却水及主要过滤物类型;
3) 水管公称直径、壁厚、单管额定流量。
