冷凝器自动在线胶球清洗装置技术说明?
冷凝器自动在线胶球清洗装置技术说明?冷凝器自动在线胶球清洗装置由我公司生产的品牌产品的质量、档次不低于国内其它品牌产品。
2)技术要求:

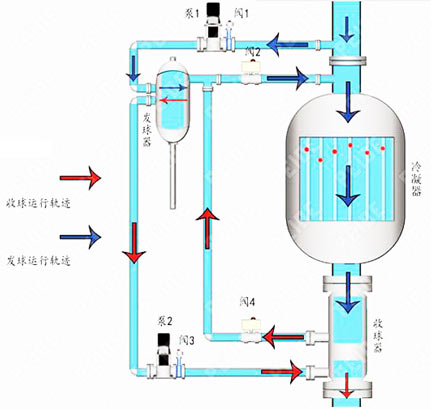

3)冷凝器自动在线胶球清洗装置主要部件包括发射器,收球器,控制器,透视窗,电动阀,止回阀,海绵橡胶球。
4)冷凝器自动在线胶球清洗装置应保证安全可靠,所有传动机构应灵活可靠,胶球清洗装置投运时,应保证所有胶球在冷凝器水室中分布均匀的进入冷凝器不锈钢管中,对管子内壁进行有效的清洗。
5)在设计工况下,使用湿态直径比凝汽器不锈钢管内径大1—2mm的清洗用海棉球,海绵球材料必须是天然橡胶组成。海绵球,不得损害内部冷凝器的管表面,海绵球的密度应该相近于水的密度,球应根据制造商的建议选择。
6)结构要求、系统配置要求:回收器的设计应具有良好的水力特性,保证胶球不跑球。回收器及壳体应有足够的刚度不变形、各转动部件保证转动灵活不卡死,球网为 V 型结构,安装在冷凝器冷却水出口管上。
7)冷凝器自动在线胶球清洗装置利用冷却水系统压差原理,实现无动力运行,达到运行节能之显著效果;也可靠外在动力能源进行冲洗。
8)冷凝器自动在线胶球清洗装置的发射器配置透明视窗,便于运行人员了解发球和收球情况。
9)发射器在胶球非投运时,其发射器设置排污装置,发射器设置网孔以便于检修。
10)产品要求:
11)冷凝器自动在线胶球清洗装置应由下列部分组成:
12)胶球加球室和胶球发射装置。
13)回收器
14)海绵胶球。
15)PLC控制箱。
16)电动和手动的阀门。
17)胶球发射装置:
18)应有足够的压差和流量,进口连接管严密,以保持胶球正常运行。
19)胶球输送至冷凝器进口水管顺水方向布置。
20)每根冷却水进水管处设置一根注球管以保证胶球在冷凝器水室中的均匀分布。
21)胶球加球室布置位置和进出口连接管应保证加球的均匀和不发生堵球。加球室的进出口连接管应采用法兰连接,并配有球阀,加球室应设有排水和放气阀门。
22)回收器: 每个回收器应有两端的法兰,投标人应在投标文件中详细说明回收器的具体结构和尺寸及其保证收球效果的措施。
23)阀门:
24)胶球清洗系统应使用带法兰的球阀。
25)电动阀门不操作时,应能自锁。
26)系统中的球阀应选用比较好的品牌。
27)控制系统:冷凝器自动在线胶球清洗装置采用PLC程序控制,各执行机构包括管路阀门的执行机构均采用电动执行机构(包括收球网胶球引出管及投球管上电动球阀共 2只)。
28)控制要求:
29)整个循环编程五分钟,每小时清洗两次。也可以根据具体情况进行改变清洗次数。通过冷却水自身流量,小球发到冷凝管进行清洗,通过压差球回到发射器。当球回到发射器时,累积在球上的污垢将会在发射器中进行反冲洗,发射器上端需要有透明视窗可以观看到发球和收球状态,保持每天至少40次循环。从而保证每台冷凝管在200小时内都能被清洗到。
30)冷凝器在线系统将预先编程,所有的操作为自动,不应影响中央空调主机正常运行。电动阀和控制箱应该是紧密相连的,当电动阀启动时,冷凝器在线清洗系统应为正在运行当中。当循环周期结束时,电动阀应该是保持关闭状态。 在运行的过程中,不允许排走中央空调的水。
31)实施:
32)所有设备及其配附件须安排装设在指定位置并须提供足够的操作和维护空间。
33)须按图纸所示为所有制冷机组安装合适的冷凝器自动在线胶球清洗装置。
34)对设有冷凝器自动在线胶球清洗装置系统的冷机,在装设未完成前不可开启制冷机组。
35)线路安装:供方负责设计从程控柜端子排至就地控制装置的电缆连接及电缆清册,电缆清册内容应至少包括:电缆型号、截面、芯数、始、终端连接设备名称、根数等。控制电源为220VAC(一路),取空调主机的同步触点。
36)回收器安装在冷却水出水管道两个法兰之间,内置的滤网需采用不锈钢SS316.根据ASMEIIIV的压力标准。筛网面积*少是冷凝器出水管道截面面积的5倍 ,保持冷凝器水流速不受影响。
37)每台在线清洗系统配置一个控制器,接220V电源。此控制器需要和主机并连,同步进行。控制器需在出厂之前已设置好程序,现场空调操作人员将不用再改动。控制面板上应该显示水流、循环、排水、发射、电源这五项指示灯。并有启停开关,用于操作系统的运行,当故障时现场可手动起停。
说明:过一段准备订货,请详细的看看以上内容:
1、以上技术要求必须达到;
2、图片仅供参考,不一定做成图片那样,但功能得满足。
3、有什么问题请及时沟通。
