一、概述
该控制柜采用三相五线制进线,进线电压为380v,控制电压为
220v。所涉及设备包括:
收球网出口阀、投球阀(220v),装球室电动头(220v),胶球泵(380v,3KW)。
二、操作说明
1、上电检查
控制柜在使用前,请先检查柜内接线是否有脱落现象,柜内电气元器件是否有损坏现象,若一切正常,方可开始接线。
2、执行器接线
在接线前,请先将控制柜内所有空开(包括总电源空开、各分路
空开、控制回路空开)全部断开。然后,请严格按照随设备配套的“接线端子图”说明,将系统中各执行器以及电源线接至控制柜端子排上。
3、上电调试
在给控制柜上电前,请工作人员先测量进线电源电压是否正常
(三相火线间电压为380v左右,各相火线与零线间电压为220v左右)。若电源电压正常,先将面板上“手/自动”旋钮旋至“手动档”,然后将柜内各空开打开。控制柜上电后,面板上的“电源”指示灯亮,表示柜内二次回路电压(220v)正常。

4、文本显示器操作说明
(1)手动操作
胶球清洗装置系统控制器采用信捷XP18-R一体机,带有3.7寸LCD显示屏。
上电后,显示界面如图1所示。

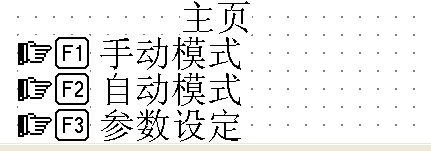

图1 主页
当操作系统处于“主页”中时,可通过按下文本显示器面板上的F1、F2、F3健分别进入“手动模式”界面、“自动模式”界面、“参数设定”界面。
注:以上所述的界面切换操作方法,仅限于系统处于主页中时。为方便用户操作,本系统设置了三个全局界面切换按钮,即无论操作系统处于何种位置,用户均可通过按下F6、F7、F8按钮分别进入“手动模式”界面、“自动模式”界面、“参数设定”界面。
①手动模式操作
按下F6键,或在“主页”中按下面板F1键,进入手动模式。如
图2所示。

图2 手动模式一页
在图2所示的“手动模式一页”中,可分别通过按下面板上的“0”、“1”、“2”三个按键,控制收球网出口阀打开、关闭和停止。例如:当阀门没有处于开到位的位置,按下“0”键,阀门将打开,相应的指示灯亮,直到阀门运行到“开到位”的位置,控制柜将停止给阀门供电,阀门停止。在此过程中,随时按下“2”键,阀门将立即停止。收球网出口阀关的操作与以上所述类似,不在赘述。
收球网出口阀调试完成后,按下面板上的键(向下),进入手动模式二页如图3所示。

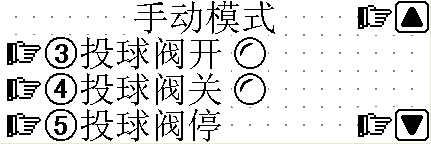

图3 手动模式二页
在图3所示的“手动模式二页”中,可分别通过按下面板上的“3”、“4”、“5”三个按键,控制投球阀打开、关闭和停止。具体操作方法同收球网出口阀。
投球阀调试完成后,按下面板上的键(向下),进入手动模式三页如图4所示。

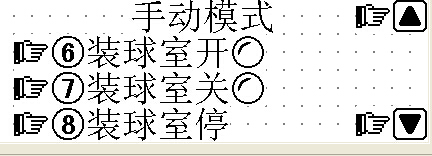

图4 手动模式三页
在图4所示的“手动模式三页”中,可分别通过按下面板上的“6”、“7”、“8”三个按键,控制装球室打开、关闭和停止。具体操作方法同收球网出口阀。
装球室调试完成后,按下面板上的键(向下),进入手动模式四页如图5所示。

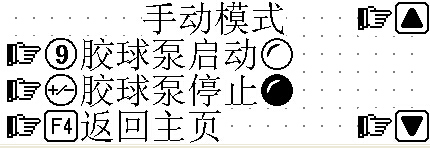

图5 手动模式四页
在图5所示的“手动模式四页”中,可分别通过按下面板上的“9”、“+/-”两个按键,控制胶球泵启动和停止。具体操作方法同收球网出口阀。注意:次使用时,应确认胶球泵转向是否正常,按下“9”键,胶球泵启动后,再按下“+/-”键,将胶球泵停止,此时观察胶球泵电机转向是否为顺时针,若是,则接线正确,若不是,将电机电源线的任意两根调换位置即可。
至此,手动调试全部结束。若要返回主页,可在图5所示的界面中按下F4按键,进入主页。
(2)参数设定
在确定所有执行器均无故障,可正常运行后,方可进行自动运行。
在自动运行前,请先进入“参数设定”界面进行“参数设置”。可返回主页中按下F3按钮,或直接按下F8按钮,以进入“参数设定”界面,如图6所示。

图6 参数设定
在参数设定界面中,可对“清洗时间”、“收球时间”、“待机时间”等参数进行设置,其中清洗时间和收球时间大设定值为59分钟,待机时间大设定值为999小时59分钟。
注:待机功能是指系统自动运行完一个周期后,自动定时一段时间再次启动(循环功能)。当“待机时间”设定值不为0,系统运行完一个周期后将自动待机;当“待机时间”设定值为0时0分,系统将禁用待机功能。
参数设定方法如下:
在参数设定界面中按下“SET”键,清洗时间将变成如下形式******************
,即设定参数的背景色取消,这表示此时可以对该参数进行设置。通过面板上的数字键盘对清洗时间设定完成后,再按下“ENT”键确认,此时对清洗时间的设置完成,系统自动跳转到下一个参数*******************。
     在参数设定时,每按一次“SET”键,系统将想下跳转一个参数。当某个参数可以进行设置时,其背景色将取消,用户可通过面板上的数字键盘进行设置,设置完成后,必须按下一次“ENT”键进行确认,否则设置操作无效。
(3)自动操作
参数设置完成后,方可进行自动运行。先将控制柜面板上的“手
/自动”旋钮旋至自动档,此时系统将先进行初始化,即若有执行器没有关闭(关到位),系统将自动将其关闭直至到位。在系统初始化时,严禁进行自动操作。
    胶球清洗装置系统初始化完成后,按下控制柜面板上的自动启动按钮,或在文本显示器的“自动模式”界面中按下“1”键。系统将开始自动运行,动作顺序如下:

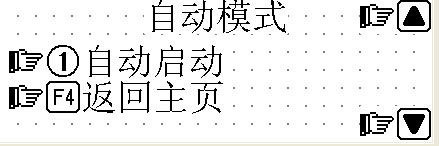

图7 自动模式
打开收球网出口阀,收球网出口阀开到位后打开投球阀,投球阀开到位后启动胶球泵,定时10s后打开装球室,装球室开到位后开始清洗,胶球清洗装置清洗时间(清洗时间设定值)到后,关闭装球室,装球室关到位后开始收球,收球时间(收球时间设定值)到后,关闭投球阀,投球阀关到位后,停止胶球泵,定时5s后,关闭收球网出口阀,收球网出口阀关到位后,一个清洗周期结束。若系统待机时间设定值不为0时,系统将开始待机,待机时间到后,再次开始自动运行,重复以上动作顺序。待机时间内,用户也可通过“自动启动”按钮,使系统再次开始自动运行。若待机时间设定值为0小时0分钟,系统禁用待机功能,自动运行完一个周期后,若要再次运行,只能通过按下“自动启动”按钮来实现。
5、注意事项
1、初次使用时,在上电前,先将面板上的“手/自动”旋钮旋至“手动档”,以防止系统进行自动初始化。以免因接线错误造成执行机构损坏。
2、系统在进行初始化时,严禁按下“自动启动”按钮。
3、防止水渐到触摸屏上,避免断路造成屏幕损坏。
控制柜电源打开后,若没有电,请检查面板上的二次回路空开是否打开。
