锅炉专用-旋膜式除氧器、真空除氧器、化学除氧器、真空电化学除氧器


锅炉专用-旋膜式除氧器、真空除氧器、化学除氧器、真空电化学除氧器

      宏庆旋膜式除氧器是锅炉及供热系统专用设备,因氧腐蚀给锅炉及供水管道、省煤器和其它附属设备的腐蚀造成的严重损失,已引起国家电力部重视,电力部颁步了GB1576-2001《工业锅炉水质标准》和《电站压力式旋膜式除氧器安全技术监察规程》,对旋膜式除氧器含氧量提出了新的部颁标准,即低压旋膜式除氧器给水含氧量≤15цɡ/L,高压旋膜式除氧器给水含氧量≤7цɡ/L。

 宏庆旋膜式除氧器的设计,根据用户传热、传质方式及除氧能力的不同精心设计,宏庆旋膜式除氧器◆◆◆新型热力旋膜式除氧器,属于除氧器第六代产品◆◆◆是调节性调峰旋膜式除氧器。获电力部新科技新产品科技攻关成果创新奖,被列为国家除氧设备重点推广产品。宏庆旋膜式除氧器具有以下优点:

1:除氧效率明显,给水含氧量合格率99%。

2:运行稳定,无震动。排汽量小,排汽量2%。

3:适应性能强,对水质、水温要求不苛刻,可超出力50%运行。

4:优化热交换性能,降低了热耗值,比同等出力其它类型热力除氧器少耗5%加热蒸汽。。

5:滑压运行灵活性好,调节范围大,可以从30%负荷调至100%运行,给水含氧量合格率99%。

宏庆旋膜式除氧器结构及原理

     旋膜式旋膜式除氧器的结构是由除氧头和水箱组成。除氧头的结构由外壳、旋膜器组、水篦子、液汽网、蒸汽分配盘、汽水分离器六大部分组成。水箱由主体及附件组成。

1、外壳:是由筒身和冲压椭圆形封头焊制成。

2、强力旋膜器:由水室、旋膜管、凝结水接管、补充水接管组成。旋膜管、下水管材料均由不锈钢制造,常年运行无需检修,也是旋膜式旋除氧器主要部件,98%的氧由分离岀来。

3、淋水器:经旋膜段除过氧的给水及由高加疏水管引进的疏水在这里进行二次分配,使给水呈均匀淋雨状落下,淋水器的通流面积不能小于总截面的10%,否则易产生运行汽阻,除氧器震动。

4、蓄热填料(液汽网):是由相互间隔的扁钢带及一个圆筒体,内装两层高度特制的O型0.3mm不锈钢扁丝网,给水在这里与二次蒸汽充分接触,加热到饱和温度并进行深度除氧,以保证除氧水中含量。

5、蒸汽分配盘:主加热蒸汽由此进入合理分配,保证加热蒸汽质量100%,使加热蒸汽呈均匀状态由下向上加热给水,达到有效深度除氧。

6、汽水分离器:由不锈钢填料组成内网,外壳设计为通气型结构,有效克服排氧汽带水问题,是排氧门不可缺少的部件。

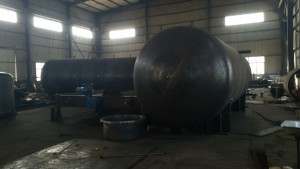

7、水箱:是由筒身和冲压椭圆形封头焊制成,内部设置加强圈,底座固定在预制的工作台上,一端固定,另一端为安装膨胀滚体装置。水箱上设有检修人孔、安全阀接管口、排水口、再沸腾管口、水封筒口、水位计接口、压力表口、温度表口、用水口等。

旋膜式除氧器热力除氧基本原理:在容器中,溶解于水中的气体量是与水面上气体的分压成正比。采用热力除氧的主法,即用蒸汽来加热给水,提高水的温度,使水面上蒸汽的分压力逐步增加,而溶解气体的分压力则渐渐降低,溶解于水中的气体就不断逸出,当水被加热至相应压力下的沸腾温度时,水面上全都是水蒸汽,溶解气体的分压力为零,水不再具有溶解气体的能力,亦即溶解于水中的气体,包括氧气均可被除去。除氧的效果一方面决定于是否把给水加至相应压力下的沸腾温度,另一方面决定于溶解气体的排除速度,这个速度与水和蒸汽的接触表面积的大小有很大的关系
