凝汽器胶球清洗装置附件结构要求及系统配置要求?


凝汽器胶球清洗装置附件结构要求及系统配置要求?

          凝汽器胶球清洗装置附件结构要求及系统配置要求?它是了解一个产品本身性能、特点的主要关键。不知道大家有没有了解过这个问题,因为通常来讲,胶球清洗装置人员不需要全部掌握,因为不同的行业和需求不同,今天小编主要跟大家分享一下,胶球清洗装置下面提到的附件结构要求。

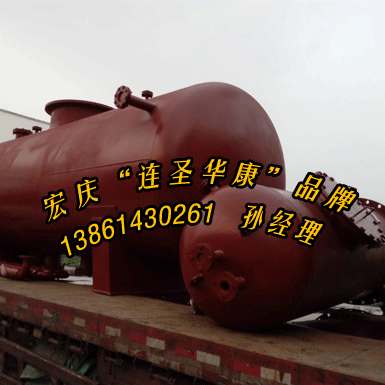

凝汽器胶球清洗装置收球网的设计应具有良好的水力特性,保证胶球不跑球。球网为格栅型结构,收球网板正向迎水面无焊接结构,垂直安装在凝汽器冷却水出口管上,收球网高度为mm,收球结构为格栅式,网板采用组装式结构。两只收球网对称布置。
        凝汽器胶球清洗装置-收球网收球格栅网板应设置反冲洗装置,收球装置设置人孔以便于检修。收球网及壳体应有足够的刚度、不变形,各转动部件保证转动灵活不卡死。
        凝汽器胶球清洗装置二次滤网的壳体、网芯等内部过流部件应采用耐腐蚀性能较好的不锈钢材料。并应为多片可单独拆卸或更换的结构。网眼无连孔、破孔等缺陷,并且应排列整齐。
        滤网分成多个单位,分别采用螺栓固定在支撑板上,以避免由于长期冲刷造成焊点首先腐蚀而导致强度降低,甚至破坏。
 配供的辅助设备要求
凝汽器胶球清洗装置系统应由下列部分组成:
        (1)具有电动驱动装置的胶球加球室和电动再循环泵。
        (2)具有电动执行机构的收球网及压差测量和控制系统。
        (3)具有电动和手动的阀门、附件,胶球分汇器及附件。
        (4)海绵胶球。
        (5)微机程序控制柜及与之相关的控制设备。
胶球再循环泵:
        1、胶球再循环泵应为电动机驱动,卧式、单级,端部吸入式,垂直中分面,泵的叶轮和壳体之间的间隙应能够满足胶球的通流。采用进口专业胶球泵。不得采用排污泵等代替,以避免胶球运行中的损伤或损坏。胶球泵适合全天候24小时连续运行的要求。胶球泵壳体及叶轮等材质耐腐蚀能力:适合于在循环水环境下长期连续运行的要求,不低于316L不锈钢或耐海水铸铜。
        胶球再循环泵的流量和扬程应满足胶球循环的要求并留有一定的余量。投标方应在投标文件中详细列出泵的性能参数。
        泵与电动机应配供统一的共用底座,并配供泵-电机之间的联轴器及其护罩。
再循环泵配套电机的要求:
        1)电动机的设计与构造,必须与被拖动设备的运行条件和维护要求相一致。电动机的铭牌出力应不小于拖动设备的115%。
        2)电动机的额定电压为380V,频率为50Hz。当频率为额定,且电源电压与额定值的偏差不超过±10%时,电动机应能输出额定功率,当电压为额定,且电源频率与额定值的偏差不超过±1%时,电动机应能输出额定功率。
        3)电动机应保证在70%额定电压下平稳启动,且能在65%额定电压下自启动。电动机应能承受电源快速切换过程中失电而不受损坏,并假定电动机在切换前是满载运行。
        4)电动机启动电流倍数不大于6.0倍额定电流。电动机应满足在冷态下连续启动不少于二次,热态下连续启动不少于一次的要求,在运行中掉闸后,首次启动操作合闸时间不超过2—3秒时又掉闸,还可再启动一次。
        5)电动机及电气设备防护等级为IP54,其绝缘等级为F级,并以B级温升考核。
        6)电动机出线盒方向、位置:由电机向被拖动设备看,出线盒在左侧。在接线盒内应标明电动机的相序。
        7)电动机应设有可靠的接地装置,并应有指示接地的明显标志。导线接地装置应设置在电动机主接线盒的一侧,或者在电动机后端的底座附近。
        8)导线接地装置应设置在电动机主接线盒的一侧,或者在电动机后端的底座附近。
        9)电动机转子为鼠笼结构,鼠笼条为铜质,应有可靠的防止鼠笼断条的措施。
        10)电动机定子槽楔不使用磁性槽楔,定子铁心为冷轧硅钢片。
        11)电动机的噪音在离机壳1.5米处应小于85dB(A)。
        12)电动机应有防止过电压的措施。
        13)电动机在热态下应能承受150%额定电流而不变形或损坏,过电流时间不少于30秒。电动机在空载情况下,应能承受提高转速至其额定值的120%,历时2分钟而不发生有害变形。
        14)电动机及电气设备的防护等级为IP54,绝缘等级为F级。所有配套的电磁阀保证采用进口产品。电气控制设备均符合国家标准,按照防尘、防潮、防霉等原则,选择电气、控制设备。并选用成熟、可靠的优质产品。所有外购的配套设备及部件卖方均进行检验,并对其质量负全责。
        15)如电动机配就地控制箱,由控制箱到设备本体之间的电缆由投标方提供。
胶球加球装置
        1、每个胶球加球装置在保证正常装球数量时,其贮存容积留有一定的裕度。投标方应标明其加球室的具体容积。
        2、胶球加球室布置位置和进出口连接管应保证加球的均匀和不发生堵球。加球室的进出口连接管应采用法兰连接,并配有球阀,加球室应设有排水和放气阀门。
        3、
胶球清洗装置应配供用来控制胶球的发送和停止的电动驱动装置。
阀门
        1、胶球清洗装置系统应使用带法兰的球阀。
        2、电动球阀执行结构上装开度指示器,以及开启、关闭位置的限位装置。
        3、不论用电动还是手动操作,阀门不操作时,应能自锁,在投标文件中应说明自锁装置的结构和工作方式。
        4、所有电动驱动装置应提供不少于三家制造厂家名单,最终由招标方确定。
收球网(壳体及网芯采用不锈钢TP316L)
        每个收球网应有两端的法兰,带铰链的人孔门,测量压差的接头,带法兰的出球口网板及电动驱动装置。投标方应在投标文件中详细说明收球网的具体结构和尺寸及其保证收球效果的措施。
