国电热电厂针对胶球清洗装置系统改造技术要求?

国电热电厂针对胶球清洗装置系统改造技术要求?

          对国电热电厂1、2号机胶球系统改造工作,包括对方案的制定及全部施工作业(负责现场设备拆除、安装、调试。包括胶球清洗装置的吊装、焊接及接线、调试工作)。原由江苏**电力设备有限公司生产制造,投入运行后收球率一直不合格,近三年来该套胶球清洗装置因收球率问题一直未投入运行,机组无法实现凝汽器在线清洗工作,只有在停运期间对凝汽器进行机械清洗,无法解决运行中凝汽器端差大问题,不符合我厂节能增效要求。
          在1、2号机组检修期间对我厂1、2号机胶球清洗装置进行全面改造工作。在现有运行模式及合理收球测试方法下,保证
胶球清洗装置收球率≥95%,并能连续稳定运行。包括对方案的制定及全部施工作业,(负责现场设备拆除、安装、调试。包括胶球清洗装置的吊装、焊接及接线、调试工作。对原系统管道进行检修,不更换原系统手动阀门,电动阀门,电动装球室、胶球泵、分配器,电控箱。2号机新收球网抬高至胶球泵进口与收球网收球口同一位置,并对原系统管道进行重新布置。为了新收球网的电动执行机构与原系统的匹配,原收球网电动执行机构由拆回利用,收球网本体由负责处理)。工程质量标准
凝汽器胶球清洗设备性能要求

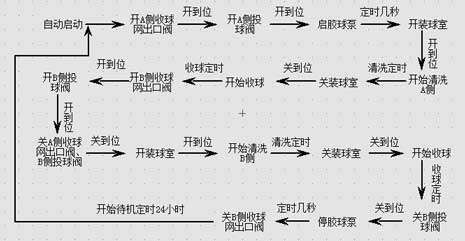

          所提供的胶球清洗设备必须是技术先进、经济合理,成熟可靠的产品。具有较高的运行灵活性;胶球清洗设备应保证安全可靠,所有传动机构应灵活可靠,应保证胶球清洗装置能够按照投运程序自动运行和手动运行,具有适应汽轮机各种工况正常运行的能力。
          胶球清洗设备应具有最高的可用率,提供其产品近两年以上的可用率统计数据。

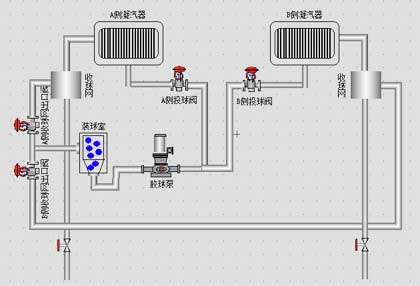

凝汽器胶球清洗装置投运时,应保证所有胶球在凝汽器水室中分布均匀的进入凝汽器不锈钢管中,对管子内壁进行有效的清洗。
          胶球清洗系统应保证收球率≥95%,胶球投运时,收球网运行正常时水阻不大于300mmH2O。收球网选用优质不锈钢材质(牌号304等级以上材质),收球网应没有收球死角,收球网应具备负角度反清洗功能。需提供产品实际照片及使用业绩。
          所有接口法兰均采用国标,提供全部法兰接口的反法兰及连接附件(包括配套阀门),平焊法兰垫片采用不锈钢石墨缠绕垫片;收球网筒体采用Q235材质。
          胶球清洗系统应使用带法兰的球阀。设备使用寿命保证30年,年运行小时数不低于7500小时。应注明所供胶球清洗设备可否24小时连续运行。
          胶球清洗设备大修周期为6年,设备的性能应能满足大修周期的要求,除胶球外所有设备部件寿命均应大于30年。
胶球清洗装置收球网性能要求:
          两只收球网对称布置。收球网的设计应具有良好的水力特性,以防止网板在水流冲击下振动,收球网的设计应保证不堵球,不跑球。收球网及壳体应有足够的刚度,承受管道作用力不变形,不影响收球网的正常运行。收球网采用电动执行机构,执行机构具有足够的传递扭矩和推力,在网板前后压差达到最大并且电源电压在许可范围的下限时仍然能够正常工作。各转动部件保证转动灵活不卡死。电动执行机构配带手轮和止档块。收球网网板主轴承应运行灵活、无卡涩、无泄漏。收球网和循环水管道采用焊接连接,收球网上设带铰链的人孔门。
设备材质要求:
          对设备与附件材料的选择负有完全责任,应合理地选择凝汽器胶球清洗设备的材料,材料的使用应和设备各零部件的使用条件相适用。
          应按有关国标或制造厂选用的标准标出主要零部件材料牌号,当没有这些牌号时,应标明材料制造厂家,材料的物理特性、化学成分。
          对主要零部件的材料选用,根据需要可在报价文件中给以说明。
          胶球清洗装置工作时与冷却水介质接触的零部件,包括网板、主轴、螺栓螺母,全部采用不锈钢材304材质。
