胶球清洗装置
选购胶球清洗装置提醒:
         该产品属于非标产品,规格品种多,需要根据客户提供的参数或要求定制,您可将产品的技术参数传真:0518-85372403或发邮件809827864@qq.com咨询电话:0518-85372405 联系人:孙经理 13861430261。
         注意:我公司是实体生产厂家,具有真实的生产车间、厂房等设备,我们将最热情的服务态度,欢迎您前来考察!
         胶球清洗、
胶球清洗装置、凝汽器胶球清洗装置、冷凝器自动在线清洗装置、中央空调胶球清洗装置、全自动胶球清洗装置等规格型号齐全,好品牌→好品质→好价格→好服务就找连云港市宏庆电力辅机开发有限公司。

 胶球清洗,胶球清洗装置生产厂家  胶球清洗装置,电动收球网

 胶球清洗装置厂家,胶球清洗电控柜  胶球清洗装置价格,胶球清洗胶球泵

一、
胶球清洗装置用途

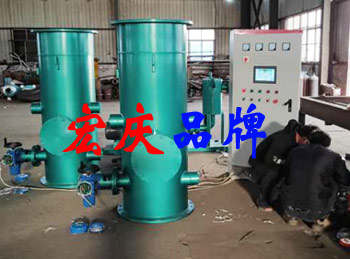

         胶球自动清洗装置是对冷却管进行有效清洗的设备。该胶球自动清洗装置使用性能的好坏,直接影响到冷却管的清洁程度和传热效率。是提高用户经济性,保障凝汽器安全运行不可缺少的设备。胶球清洗装置由二次滤网、收球网、装球室、胶球输送泵和电气控制柜等部件组成。
二、胶球清洗装置优点
         1、结构设计新颖合理;2、操作方便;3、新型胶球自动清洗装置,胶球回收率高;4、二次滤网过滤能力强。(有卧式或立式,手动或电动型式)。
三、胶球清洗装置工作原理
         选用合适的海绵胶球,球的湿态直径比冷却管内径略大一点(约1-2mm),且湿态比重和水相近。将胶球投入装球室内,数量为凝汽器进水室铜管数的10%左右。然后启动胶球泵,打开系统两端球阀, 胶球就在此循环水进口压力略高一些的水流带动下,进入凝汽器水室.因胶球是一个多微孔柔软的弹性体,在循环水进口压力差的作用下,被挤压通过冷却管,对冷却管内径进行一次抹擦,使管内壁污垢随水流带出,胶球随循环水经出水管进入收球网,在收球网板的阻拦下,把胶球分离出来,由胶球泵抽出重新回到装球室,如此循环往复对凝汽器冷却管实现连续自动清洗。
四、胶球清洗装置组成部分
         1、二次滤网;2、收球网;3、装球室;4、胶球泵;5、分汇器;6、控制柜;7、阀门和管路。
五、胶球清洗装置主要部件
1、收球网:
         收球网是胶球清洗系统的关键设备,它的功能是把胶球从冷却水中分离出来,且保证不漏球、不卡球。收球网安装在冷却水出口管段上,从凝汽器流出夹带胶球的水经过收球网时,球被回收并由引出管从收球网中引出。收球网的栅格网板可以转动,在胶球循环运动时网板置于“收球”位置,在不投运胶球清洗时网板置于“反冲洗”位置,此时网板上的杂物被水冲走,同时又减少网板的水阻。网板的运转定位由电动执行机构保证(小型收球网为手动操作)。
2、装球室:
         装球室的特点是设计有足够的容积,以保证海绵胶球在装球室内有回旋的余地。其中胶球斗、切换阀,单向阀均采用耐腐蚀的不锈钢材质。由于在装球室中设计有独特的单向阀装置,从而取消了原来的电动门。进而简化了胶球自动清洗系统及运行操作;便于实现自动控制,提高了运行的可靠性;提高了系统的收球率。在胶球自动清洗系统投入运行前,应将装球室的切换阀放在收球位置,在胶球斗内添加足够数量的海绵胶球( 装球量为凝汽器单程铜管数的10%),利用装球室的出口球阀和排气阀将装球室充满水。然后启动胶球循环泵,通过观察窗,看胶球在装球室内回旋情况,如发现室内在有气泡存在,可继续进行排气。一切正常后,将切换阀手柄缓慢转到运行位置,海绵胶球通过切换阀投入到系统中,进入工作状态。
3、二次滤网:
         当冷却水夹杂着杂物通过系统时,杂物被小孔滤网阻挡在滤网迎水面,冷却水通过小孔被净化后进入凝汽器,由滤网中的反冲洗装置及排污阀联动进行反冲洗,水流反向流动,卡在进水面上的杂物被水流反冲脱离网孔由排污阀引出。只要净化滤网不停地工作,冷却水进入凝汽器就始终是清洁的,滤网的阻力也不会增加。
4、胶球泵:

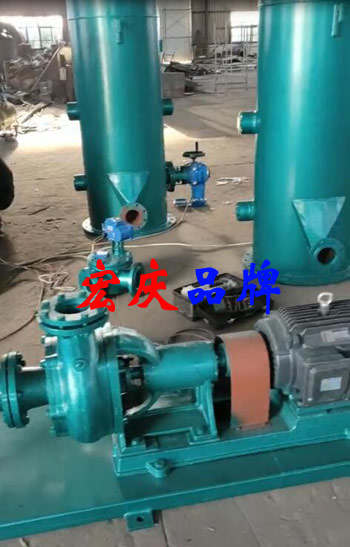

         胶球泵是胶球清洗装置中使胶球不断循环的动力源,由收球网中引出的密集球的水流通过胶球泵后提高压力送入冷却水管内.该泵是专用的无障碍离心泵,具有不堵球、不损坏球、对胶球磨损小的特点,根据不同的使用条件,选用参数规格不同的胶球泵.建议选用扬程高的胶球泵,确保球的正常回收。
5、电控柜:

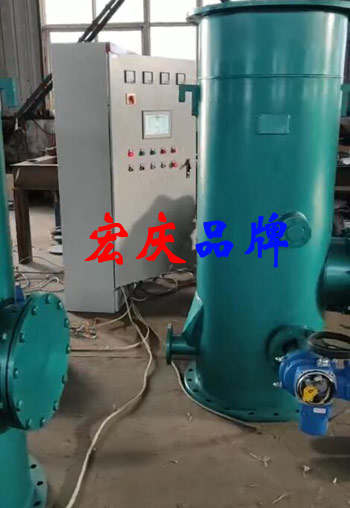

         电控柜为胶球清洗专用设备,电控采用PLC可编程控制器,具有自动、手动控制功能。开关量输入模块DI,开关量输出D0。按工艺流程及设备要求分组,主要按液位信号及PH信号自动控制设备,各设备的运行、备用,状态送到控制面板显示。PLC负责点的采集、回路控制、连锁程序控制。使检测更准确、到位,确保球的高效率回收。具有远程控制功能。
6、分汇器:
         分汇器是一个三通(管)阀。通过其中导向板的切换可使胶球进入需要清洗的一侧凝汽器中。也可作为收球网胶球引出管的汇合和接球管的分流三通管使用。
7、胶球:
         胶球质量好坏是该系统的关键要素之一。应选耐磨、质地柔软富于弹性,材质均匀,硬度适中,气空均匀贯通,湿态比重1.00-1.15,在5-45℃水温下,使用期内球内径不大超标,不老化。
六、胶球清洗装置订货须知
         ⑴定货范围是需求全套还是其中之一。
         ⑵提供凝汽器循环水管内外径尺寸及凝汽器冷却管内径尺寸。
         ⑶收球网是否要电动执行机构。
         ⑷一般厂家采用共用制,即配两台收球网,两台分配器,一台装球室,一台胶球泵,一台电器柜(根据水质决定是否配二次滤网)。
         ⑸循环水流量设计值及水中杂质含量。
