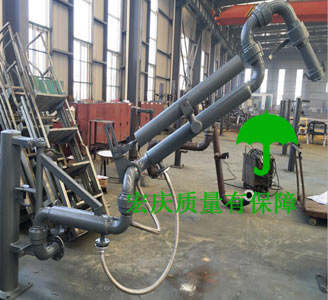

汽车、罐车密闭装车鹤管产品使用技术说明?
一、汽车、罐车密闭装车鹤管用途:
本产品为环保型流体输转设备.是实现挥发性液体、油品的密闭装 车,减少环境污染的理想装备。
用于汽车罐车装载有毒、易挥发液体介质。其特点:立柱式安装,牢国可靠;采用双臂管,带弹性密封帽,安全无害,回收有利资源;具有防溢保护功能。
二、汽车、罐车密闭装车鹤管结构特点:

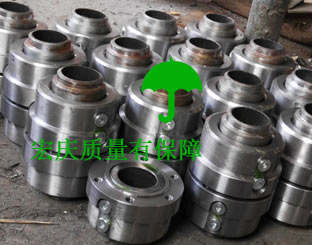

汽车罐车密闭装车鹤管:该鹤管回转器密封面为不锈钢材料,密封件为26型氟橡胶或聚四氟乙烯材料,回转精度高,运转灵活,密封可靠,使用寿命长,维修及更换密封件方便.垂直管出油口部加设一分流头, 以降低油品飞渐、蒸发和产生静电,垂直管上方弯头及小回转器外套为铝合金材料,以避免与槽车口部发生碰撞产生火花。带立柱鹤管带有可调节高度的松套法兰,对接法兰面至栈桥面高度可允差50mm,以便于安装及鹤管换位。
三、汽车、罐车密闭装车鹤管型号说明:

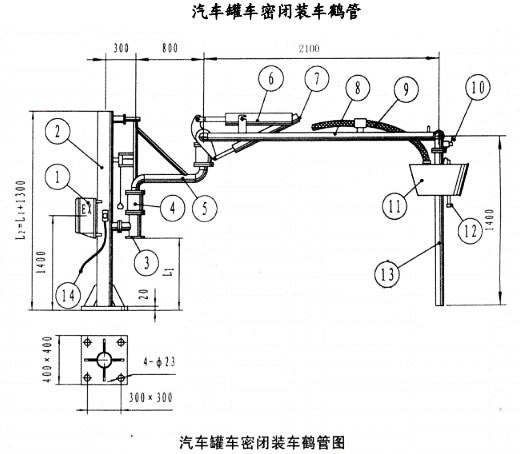

(1)液位控制箱 (2)立柱 (3)接口法兰(4)回转器 (5)水平短管 (6)平衡器(7)气缸 (8)升降臂 (9)液相管(10)气缸操纵阀 (11)弹性密封帽 (12)液位探头(13)插入铝管 (14)带G1/2”内螺纹的气源总阀(用户设备)
注: (1) 有方案①:德式回转器;和方案②:轴承式回转器两种,供选用。(2) 气相管、液相管均采用钢管形式。
四、汽车、罐车密闭装车鹤管参数:
公称通径:DN80、DN100;
公称压力:PN0.6 MPa;
工作半径:1200mm ~ 2800mm;
水平回转:0° ~ 360°;
升降范围:-15°~60° (可调);
基础法兰:DN100 PN 1.6 MPa (可按用户要求配置);
安装高度:3700mm ~ 3900mm
五、产品本体材料选用低碳钢、不锈钢、铝合金等材料。
六、汽车、罐车密闭装车鹤管密闭材料:
耐油丁腈橡胶、氟橡胶。
七、汽车、罐车密闭装车鹤管安装:
(1)安装时应参照工作图,从回转器至吸油口,从下而上的顺序进行,最后安装平衡器.
(2)安装平衡器时,先将升降臂抬至约60°倾角,将平衡器两侧的销轴装入挂钩内,然后将平衡器拉杆的双耳对准升降器外壳上的单耳,装上销轴,再插入开口销防脱落。
(3)调整平衡力时,先将升降臂置于水平位置,拧下平衡器尾部端盖,若鹤管有自由;下降超势,用套筒板手拧紧螺杆;若鹤管有上升趋势,则松开螺杆,直至鹤管升降在-15°~60°范围内能停稳为止。
(4)密闭室锥帽位置可视装卸车实况作一定量调整。
(5)安装过程中,应采取必要的安全措施,防止发生意外事故,确保人身安全,设备安全。
八、汽车、罐车密闭装车鹤管保养:
(1)牵引鹤管对位时,应用力均匀,避免撞击.
(2)作业完毕,应将升降臂升至60°位置,使平衡器处于放松状态。再将水平短管回转至立柱旁锁紧,以免发生意外。
