一种可升降AL1412衬四氟鹤管密封帽技术说明?
实用新型涉及一种可升降AL1412衬四氟鹤管密封帽装置,属流体密封领域。
目前,国内广泛应用AL1412衬四氟鹤管来向槽车内装卸油品,由于存在轻油挥发的污染现象,所以需要密封装卸。但目前的密封装卸只是在AL1412衬四氟鹤管垂管上部固定上一一个密封帽,用以盖住槽车罐口,由于AL1412衬四氟鹤管垂管的长度是一定的,且槽车罐直径大小不一,因此现有的带密封帽AL1412衬四氟鹤管不能对所有的槽车进行密封装卸。
本实用新型的目的是要提供-种可升降AL1412衬四氟鹤管密封帽装置,将其安装在AL1412衬四氟鹤管垂管上端,可对所有直径槽车罐进行密封装卸。
本实用新型所采用的技术方案是:在AL1412衬四氟鹤管垂管顶部及垂管密封帽之间加装伸缩缸, 伸缩缸可以是气动的,也可以是液动的,将AL1412衬四氟鹤管密封帽做成可上下滑动的密封帽,将槽车最大罐直径与最小罐直径之差作为伸缩气缸或液压缸的工作行程,当AL1412衬四氟鹤管垂管下端插到槽车罐底时,由于其密封帽是可升降的,因而就可对所有槽车进行密封装卸。
附图说明

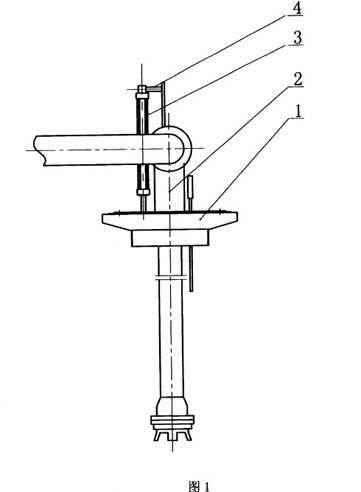

图1是本实用新型的结构示意图,一种可升降AL1412衬四氟鹤管密封帽装置。1是密封帽,2是AL1412衬四氟鹤管垂管,3是伸缩缸,4是伸缩缸支架。
具体实施方式
如图1所示,将密封帽1制成可在AL1412衬四氟鹤管垂管2上上下滑动的密封帽,再在AL1412衬四氟鹤管垂管2顶部固定.上伸缩缸支架4,然后将伸缩缸3.上端固定在伸缩缸支架4上,下端固定在密封帽1上,伸缩缸3的伸缩长度即密封帽I的上下行程,为现有槽车罐最大直径与最小直径之差。当AL1412衬四氟鹤管垂管下端插到槽车罐底时,由于其密封帽1能上下升降,可盖住现有各种直径的槽车罐口,因此就可实现AL1412衬四氟鹤管密封装卸车。
