石油化工汽车底部装车鹤管使用持续增强 高质量趋势显现

      近日，中国石油化工运输设备的经济运行报告，显示这一年度汽车底部装车鹤管使用经济运行持续增强，要求装车鹤管的高质量趋势明显。汽车底部装车鹤管该产品适用于液化石油气的装卸作业及油库站或化工液化灌装作业的设备。

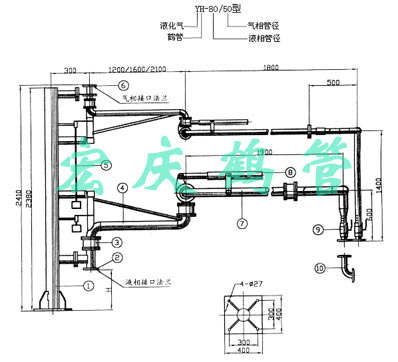

      (1)立柱 (2)液相接口法兰 (3)回转器(4)内臂 (5)内臂锁紧装置 (6)气相接口法兰(7)外臂 (8)平衡器 (9)球阀(10)备用接头
汽车底部装车鹤管技术参数：
      液相管径：50㎜～80㎜，公称压力：2.5MPa；
      气相管径：25㎜～50㎜，公称压力：2.5MPa；
      工作范围：最大回转半径：4200㎜；
      最小回转半径：1500㎜；
      升降角度：-10°～60°；
      栈桥至轨面高度：3700±200㎜；
产品本体材料选用及工作温度：
      碳钢：-20℃～l 20℃
      不锈钢：-196℃～200℃
密封材料及工作温度：
      氟橡胶：-20℃～120℃；
      聚四氟乙烯：-196℃～ 200℃；
      液体接口法兰 PN4.0Mpa 凹面法兰(HG20593-97)；
汽车底部装车鹤管安装：
      (1)在靠近槽车的栈桥面与立柱底座配钻四个Ф26孔，用四个M24螺栓将立柱固定注意安装基准面应水平，然后依次安装气相鹤管、液相鹤管。
      (2)产品出厂时做密封性试验，用户安装鹤管时，只需参照结构示意图，先将水平管(含接口法兰、回转器)至升降臂(含快速接头)，自下至上顺序安装，最后安装平衡器。
      (3)调整平衡器时，将升降臂置于水平状态，拧下平衡器尾端盖，即可调节螺杆，松或紧直至鹤管升降臂在-5°～60°范围内能停稳为止。
