应用实例说明耐腐蚀装卸车鹤管的使用设计研究
目前,在腐蚀介质中使用的装卸车鹤管的旋转器轴承使用的是钢珠,从长期实践来看,这种设计有明显的不足之处,主要是鹤管当密封有泄漏或加油不及时,旋转器中的钢珠腐蚀严重,使得鹤管转动不灵活,工人的劳动强度大,严重时影响生产,我宏庆公司生产的耐腐蚀装卸车鹤管,改变旋转器结构,旋转器中设置了工业陶瓷滚珠和密封环,使得可以安全长周期运行。
耐腐蚀的装卸车鹤管是一种在石油,化工,造纸,医药等行业液体装卸车工艺中使用的设备,尤其适用于在各种酸碱腐蚀性介质中应用。
在石油化工行业的装卸车鹤管,采用双滚道的旋转器及带弹性卡的密封圈保证装卸介质不泄漏,随遇平衡的弹簧缸平衡器使装卸臂操作轻便、省力,装卸过程中,在槽车正常移动范围内与槽车随动,装卸臂收容状态时,锁定与槽车行进方向平行,占用空间小,结构合理,以最小的臂尺寸,满足最合理的包络范围,但在腐蚀介质中使用的鹤管旋转器轴承中使用的是钢珠,在检修保养时加注油不及时和旋转器中的密封圈老化微泄漏时,会使旋转器中的钢珠锈蚀或腐蚀,使得旋转器转动不灵活或不能转动,使工人操作的劳动强度增大,严重时影响正常的生产。
为了保证安全长周期稳定生产,宏庆公司生产的一种装卸车耐腐蚀鹤管,它不仅使用方便,转动灵活,而且耐腐蚀。

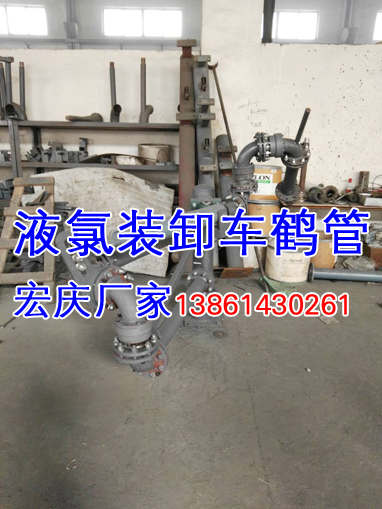

耐腐蚀装卸车鹤管的结构设计

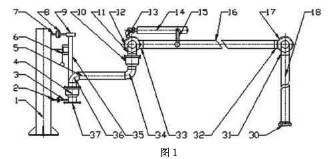

图1是耐腐蚀装卸车鹤管总图
图2是耐腐蚀装卸车鹤管的旋转器剖视图
在图中,1、支柱2、连接件3、连接件4、旋转器5、短管6、锁紧装置7、连接件8、连接件9、轴承盒10、旋转器11、弯头管件12、旋转器13、连接板14、平衡器15、连接件16、升降管17、旋转器18、垂管19、轴承内套20、密封环21、工业陶瓷滚珠22、轴承外套23、轴承盒24、螺钉25、盖26、密封圈27、螺纹堵28、螺纹堵29、管件30、短接31、弯头管件32、弯头管件33、弯头管件34、弯头管件35、连接管36、弯头管件37、入口短接。
由于装卸车鹤管采用上述设计方案,可以使在腐蚀介质中的装卸车鹤管更加便于使用,材质合理,有利于装卸车鹤管的长期安全使用。
应用实例:
我厂56#库硝酸火车槽车卸车鹤管材质的为铝,耐硝酸腐蚀,但由于旋转器的结构不合理和内部轴承滚珠采用的是钢珠,经过长期使用就出现了钢珠的腐蚀,严重时员工都搬不动鹤管,影响生产。
旋转器经采用上述设计进行改进,轴承外套设置在轴承盒内,并在上下内铡两个槽内各设有密封环,管件设置在轴承内套内,组装好后插入轴承外套内侧,工业陶瓷滚珠通过轴承盒上的两个孔装入轴承中,用两个螺纹堵通过螺纹封好,管件,密封圈,盖按顺序设置,用螺钉通过盖的螺栓孔插入同轴承盒的螺纹孔紧固连接,解决了鹤管影响生产的问题。
旋转器维护保养:
⑴旋转接头的润滑在使用二年左右时间后应对旋转接头进行一次换油,方法如下:①取下旋塞螺钉;②从油杯孔注入润滑脂,直到干净的润滑脂由另一旋塞孔溢出为止。
⑵更换旋转接头主密封圈,①松开连接螺钉,卸下法兰,取出旧密封圈;②用汽油清洗密封圈接触的旋转接头零件各部位,然后涂一层油脂,放入新密封圈;③装上法兰,紧固连接螺钉。
⑶更换防尘圈和滚道密封圈,①如前所述,拆下主密封;②旋出2个旋塞螺钉;③缓慢旋转接头外圈,取出两个滚道中所有滚珠;④沿轴间通出外圈,拆开内、外圈;⑤取出原防尘圈或滚道密封圈,将新的O形密封圈涂油后装入外圈内。
