AL1402鹤管各型号安装形式的汽车装卸车鹤管安装说明

一、连云港市宏庆石化所有鹤管类产品都附有本安装说明,安装前请详细查看安装技术说明。
二、因运输需要,鹤管通常被分解为四部分:立柱、内外臂管道、垂管、鹤管附件。立柱与内、外臂管道外包装上有一一对应的编号,安装时应注意一一对应。
三、鹤管内外臂管道上附带有产品标识,内容为:型号、口径、旋向、压力等级等信息,安装前请详细阅读。

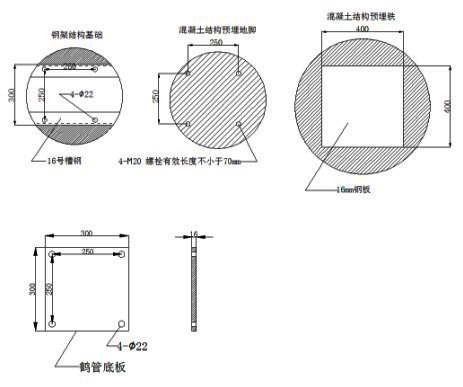

四、基础AL1402鹤管安装在栈桥或装车之上。栈桥结构通常分为钢架结构和混凝土结构。钢架结构,鹤管安装之前在安装位置应有与鹤管底板等宽的承重钢梁(不小于16号槽钢),混凝土结构,鹤管安装之前,在安装位置应有预埋铁或预埋螺栓。

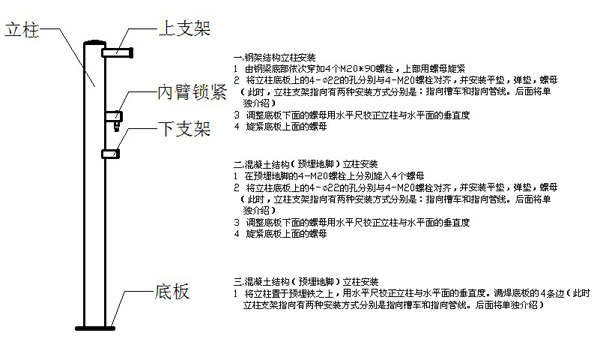

五、鹤管立柱安装：

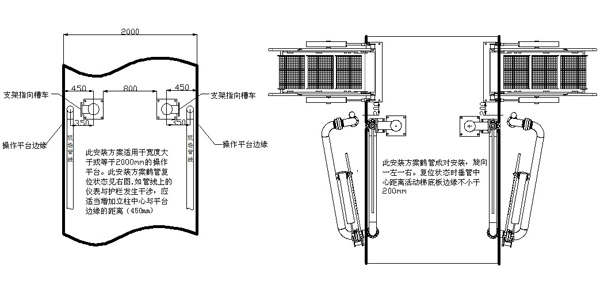

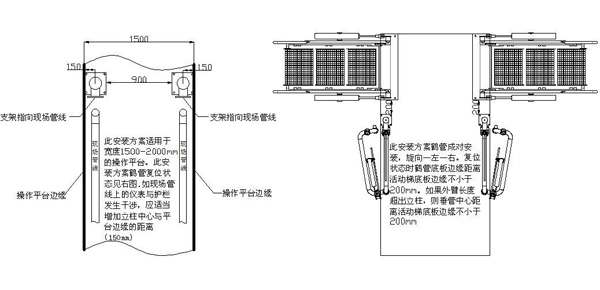

立柱支架指向槽车安装示意图

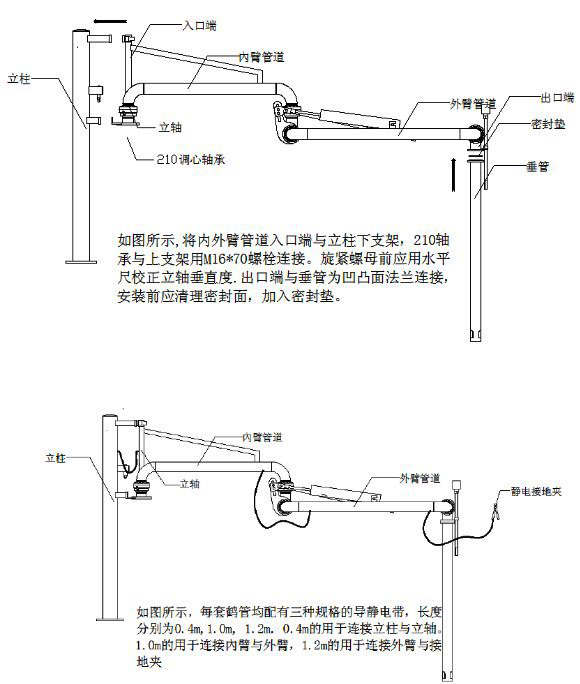

六、鹤管内外臂管道及垂管安装：
AL1401型鹤管配有一条内外臂管道,安装时210调心轴承连接下支架,口端连接上支架。垂管与出口端连接。
七、鹤管导静电带安装：

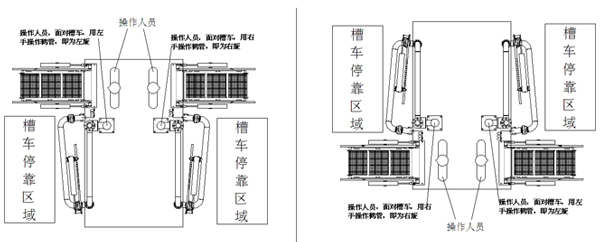

八、鹤管旋向的判定：

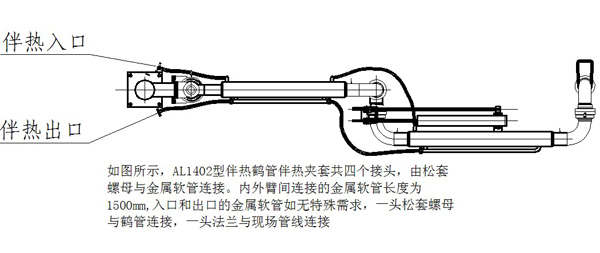

九、AL1402型伴热鹤管伴热管件的安装：
